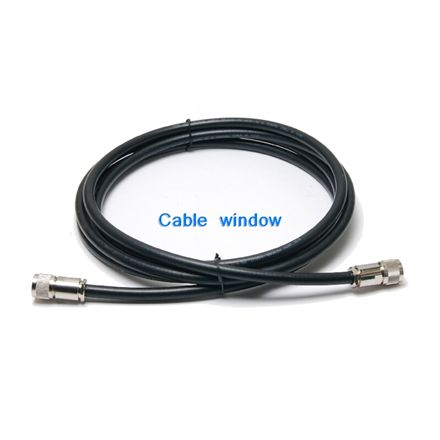

Cable Pigtail coaxial RG8 / LMR400 N-macho 5m

Consultar disponibilidad

Ref: 12751.
Pigtail / Jumper coaxial de 5 metros LMR400 RG8 para la instalación de antenas de radiofrecuencia RF en 50 Ohm. Para un repetidor de cobertura GSM 3G 4G, punto de acceso inalámbrico WiFi o una antena para router. Tramo de cableado, LMR400 RG8 de 5 metros de longitud con conectores N macho. Están totalmente probados para garantizar su funcionamiento. Cableado de gran calidad con bajas perdidas por atenuación. Doble pantalla con lamina Al y Trenza CU estañado. Núcleo sólido de alambre de aluminio cobreado. Cubierta en PE Polietileno ideal para exteriores alta resistencia. En instalaciones en intemperie se aconseja proteger el conector con cinta autovulcanizable de silicona o termoretractil, con el objetivo de evitar la corrosión del conector y posterior pérdida de señal.
Es posible añadir adaptadores tipo SMA o RP-MA para conectar a equipos con otras conexiones, como pueden ser router, WiFi CPE, etc.

Más detalles

36,94 € Precio sin IVA

Descargar producto en PDF

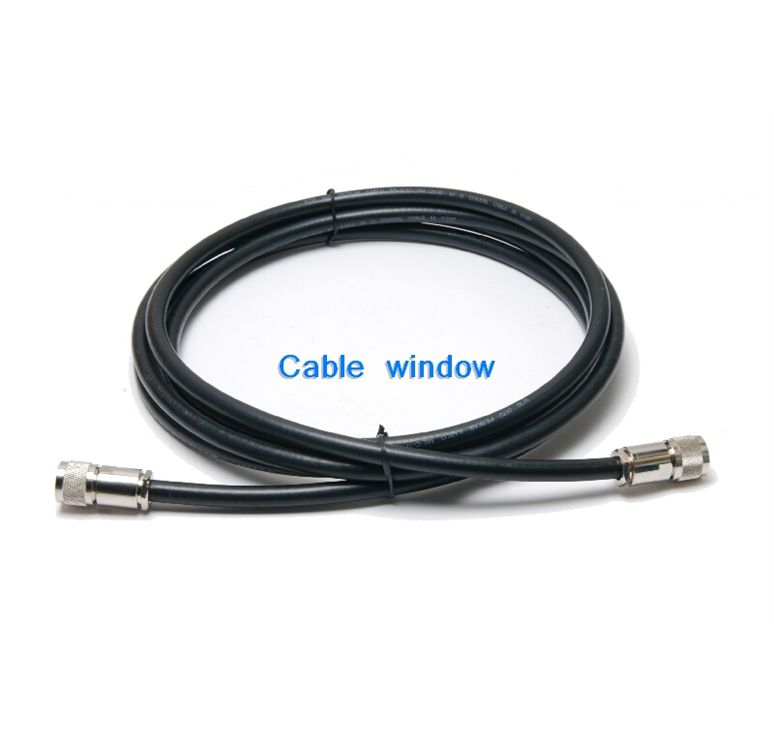

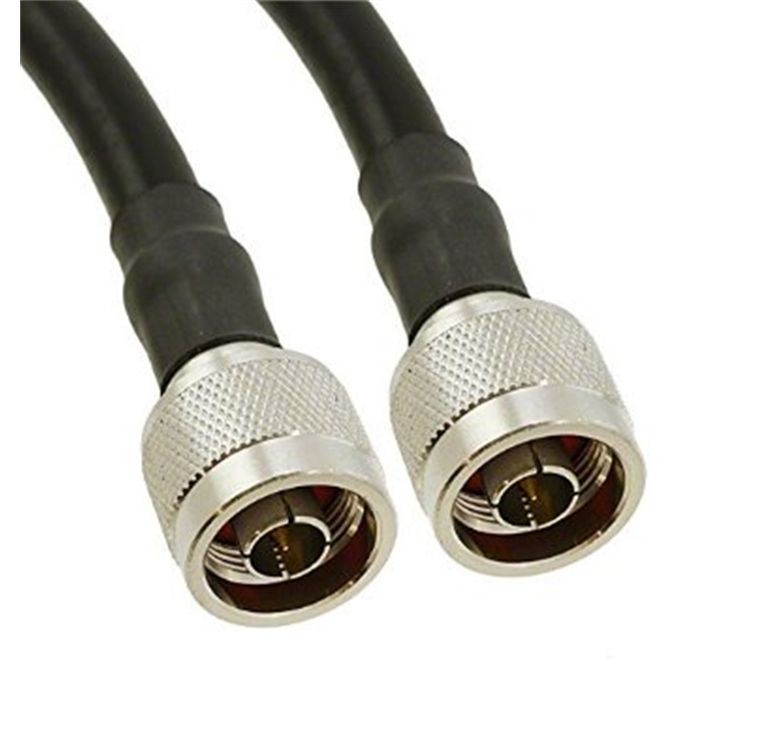

Latiguillo de cableado de 5 metros de longitud con conectores N macho.

Construcción del Cable

Conductor interior: cable de aluminio con revestimiento de cobre Ø =2.74 ±0.10 mm
Dieléctrico: espuma de polietileno Ø =7.25 ± 0.10 mm
Conductor exterior (masa): cinta trenzada con cobre estañado y camisa de aluminio. Ø =8.0 mm nom.
Camisa: polietileno negro Ø =10.20 ± 0.20 mm

Rendimiento eléctrico a 20º

Frecuencia de corte: 16.2 GHz
Max. Frecuencia de trabajo: 5,8 GHz
Impedancia - (1 MHz): 50 ± 3 Ohm
Velocidad: 82%
Capacitancia - ( 1000±200 Hz): 75 ± 3 pF/m
Resistencia de aislamiento: mayor o igual a 10 Gohm
Resistencia conductor interior: inferior o igual a 5 Ohm/kM
Resistencia conductor exterior: inferior o igual a 8 Ohm/Km
Perdida de retorno: (30 to 1500 MHz) a 23 dB nom. y (1500 to 2700 MHz) a 16 dB nom.
Impedancia de trasferencia 1÷50 MHz: ? 10 mOhm/m
Voltaje de prueba (50 Hz x 1 min.): 1KV rms
Potencia de pico: 16 kW
Chispa en camisa: 4.000 VCA
Efectividad de protección: > 90 dB
VSWR (0-3 GHZ): inferior o igual a 1,28

Atenuación a 20°C nom.

50 MHz - 2.95 dB/100 m
150 MHz - 4.92 dB/100 m
450 MHz - 8.86 dB/100 m
900 MHZ - 12.80 dB/100 m
1.500 MHZ - 16.73 dB/100 m
2.000 MHZ - 19.66 dB/100 m
5.800 MHZ - 35.50 dB/100 m

Frecuencia a 20° - Avg. Power - Max. atenuación

30 MHz - 3.33 kW - 2.20 dB/100m
50 MHz - 2.57 kW - 2.95 dB/100m
150 MHz - 1.47 kW - 4.92 dB/100m
450 MHz - 0.83 kW - 8.86 dB/100m
900 MHz - 0.58 kW - 12.80 dB/100m
1500 MHz - 0.44 kW - 16.73 dB/100m
1800 MHz - 0.40 kW - 18.60 dB/100m
2000 MHz - 0.37 kW - 20.66 dB/100m
2500 MHz - 0.33 kW - 22.20 dB/100m
5800 Mhz - 0.21 kW - 35.50 dB/100m
