Cable coaxial LMR400 1m al corte (multiplos 20m)

Disponible

Ref: 12999.
Cableado RG8 / LMR400 específico para instalación de RF de 50 ohm. como pueden ser instalaciones de cobertura de telefonía, equipos inalámbricos WiFi y repetidores GSM 3G 4G. Se suministra por metros al corte.
Cable coaxial de 50ohm banda ancha con un gran rendimiento de baja pérdida.
Aplicaciones para instalaciones de radiofrecuencia RF.
Doble apantallamiento con lamina aluminio (Al) y trenza cobre (CU) estañado.
Núcleo sólido de alambre de aluminio cobreado
Cubierta en Polietileno (PE) ideal para exteriores con alta resistencia (cable visto).

Más detalles

2,14 € Precio sin IVA

Cantidad

Descargar producto en PDF

Tramo de cableado al corte en unidades de 1 metro de longitud

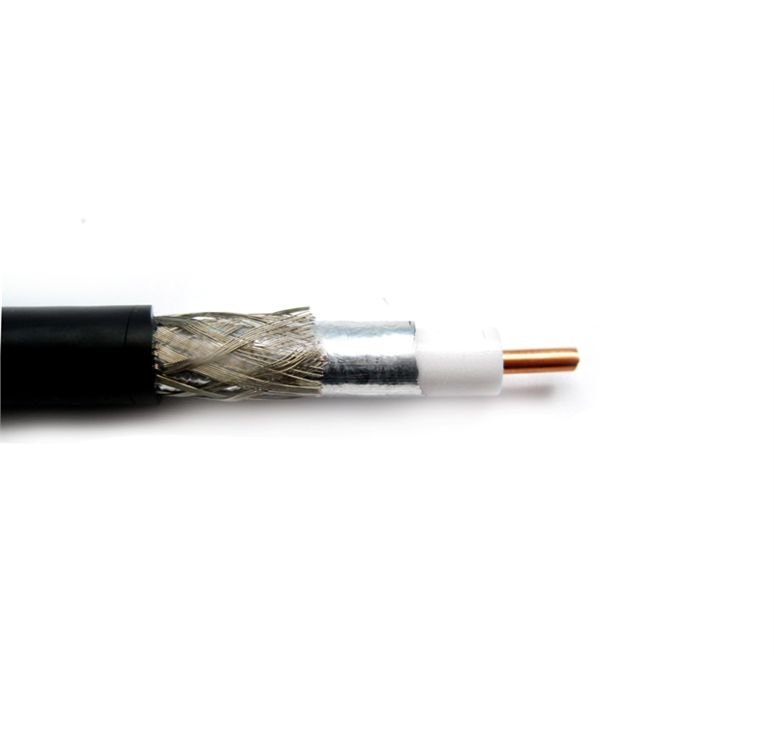

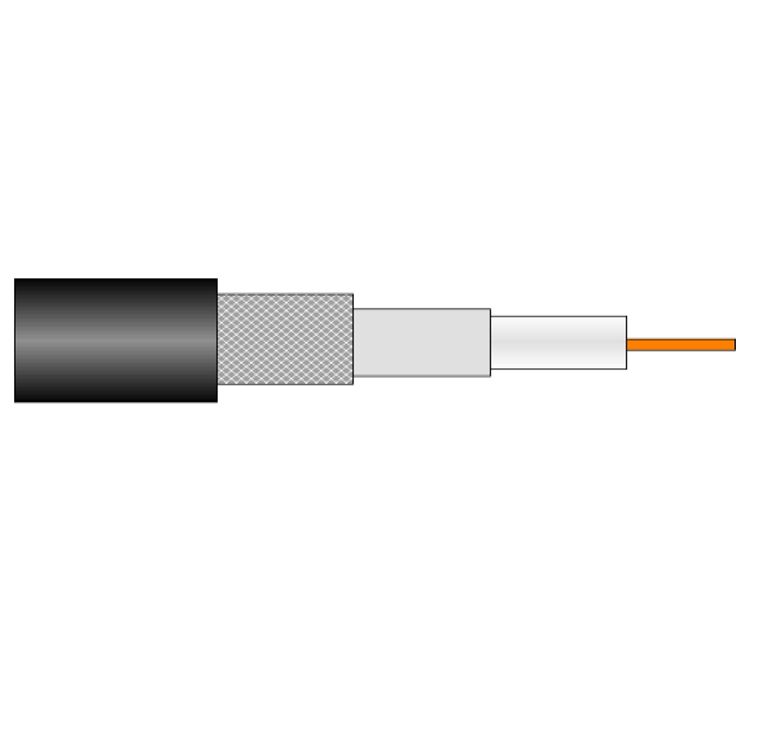

Construcción del Cable

Conductor interior: cable de aluminio con revestimiento de cobre Ø =2.74 ±0.10 mm
Dieléctrico: espuma de polietileno Ø =7.25 ± 0.10 mm
Conductor exterior (masa): cinta trenzada con cobre estañado y camisa de aluminio. Ø =8.0 mm nom.
Camisa: polietileno negro Ø =10.20 ± 0.20 mm

Rendimiento eléctrico a 20º

Frecuencia de corte: 16.2 GHz
Max. Frecuencia de trabajo: 5,8 GHz
Impedancia - (1 MHz): 50 ± 3 Ohm
Velocidad: 82%
Capacitancia - ( 1000±200 Hz): 75 ± 3 pF/m
Resistencia de aislamiento: mayor o igual a 10 Gohm
Resistencia conductor interior: inferior o igual a 5 Ohm/kM
Resistencia conductor exterior: inferior o igual a 8 Ohm/Km
Perdida de retorno: (30 to 1500 MHz) a 23 dB nom. y (1500 to 2700 MHz) a 16 dB nom.
Impedancia de trasferencia 1÷50 MHz: ? 10 mOhm/m
Voltaje de prueba (50 Hz x 1 min.): 1KV rms
Potencia de pico: 16 kW
Chispa en camisa: 4.000 VCA
Efectividad de protección: > 90 dB
VSWR (0-3 GHZ): inferior o igual a 1,28

Atenuación a 20°C nom.

50 MHz - 2.95 dB/100 m
150 MHz - 4.92 dB/100 m
450 MHz - 8.86 dB/100 m
900 MHZ - 12.80 dB/100 m
1.500 MHZ - 16.73 dB/100 m
2.000 MHZ - 19.66 dB/100 m
5.800 MHZ - 35.50 dB/100 m

Frecuencia a 20° - Avg. Power - Max. atenuación

30 MHz - 3.33 kW - 2.20 dB/100m
50 MHz - 2.57 kW - 2.95 dB/100m
150 MHz - 1.47 kW - 4.92 dB/100m
450 MHz - 0.83 kW - 8.86 dB/100m
900 MHz - 0.58 kW - 12.80 dB/100m
1500 MHz - 0.44 kW - 16.73 dB/100m
1800 MHz - 0.40 kW - 18.60 dB/100m
2000 MHz - 0.37 kW - 20.66 dB/100m
2500 MHz - 0.33 kW - 22.20 dB/100m
5800 Mhz - 0.21 kW - 35.50 dB/100m
